自動水浸超音波探傷試験
水浸超音波法による各種材料や部品の非破壊検査を水浸超音波法を使って行います。

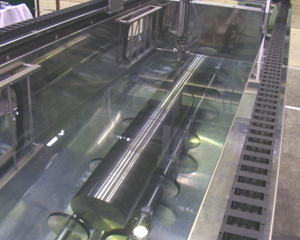

水槽内（ターニングローラー）
- 金属・セラミックス材料等の材料欠陥､ロウ付け・クラッド材の接合不良等内部品質検査に適しています
- 水素侵食･素材の劣化診断にも適用できます
- 表面直下0.5mmにある大きさ0.5mmの欠陥が検出できます
- 最大寸法(平板：1.2m×5m、丸棒：
400mm×2,000mmL、
単重≦@300Kg)の製品検査に対応できます - 欠陥部分を色分けしたマップ(Cスコープ表示)で探傷結果をアウトプットできます。また、3D表示も可能です。
自動走査モード
Ｘ−Ｙ平面走査（板材調査用）
Ｘ軸：スキャン、Ｙ軸：ステップ
Ｘ−Ｚ側面走査（板材調査用）
Ｘ軸：スキャン、Ｚ軸：ステップ
Ｔ−Ｚ円柱走査（丸棒調査用）
Ｔ軸：スキャン、Ｚ軸：ステップ
軸＝ターンテーブル
Ｒ−Ｚ円筒走査（円筒調査用）
Ｒ軸：スキャン、Ｚ軸：ステップ
水槽内で試験材が回転不可の場合
適用事例
板材の検査例
板材の表面から探傷し、内部のきずを検出
円筒材の検査例
管の内面から探傷し、外面近傍のきずを検出

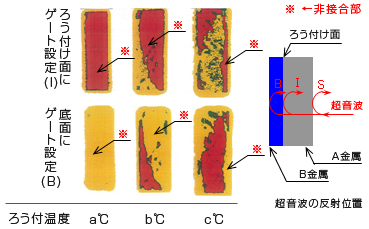

ろう付け部品の健全性調査例
Ａ金属側から超音波を入射し，ろう付け面の接合状態を調査

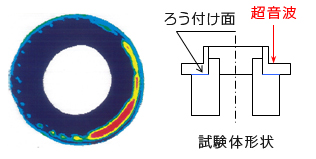

ろう付け部品の接合面の健全性評価例
水素損傷の評価例
損傷により発生したボイドや
クラックからの反射エコーを色別表示
